АТЗ-17 Mercedes-Benz AXOR 3340 K

АТЗ-17 Mercedes-Benz AXOR 3340 K
Показать общие фотоСкрыть общие фото

Цена: Договорная

Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки

АТЗ-17 Mercedes-Benz AXOR 3340 K

6х4, 401 л.с., 17 м³, 2 секции, насос СЦЛ-20/24, чемоданное сечение, УВТ за цистерной

Особенности конструкции автотопливозаправщиков производства УРАЛЬСКОГО ЗАВОДА СПЕЦТЕХНИКИ

Автотопливозаправщик АТЗ  Автотопливозаправщик АТЗ

Автотопливозаправщики - предназначены для перевозки и кратковременного хранения светлых нефтепродуктов плотностью не более 0,86 т/м3 и механизированной заправки техники с измерением выданного объема топлива. Автотопливозаправщики оснащены цистернами калиброванного типа, эллиптического или «чемоданного» сечения, одно-двух, или трехсекционные, имееют насосы способные перекачивать топливо. Объем цистерны от 5 до 22 кубометров. Автотопливозаправщики оснащены двумя напорно-всасывающими рукавами, котрые имееют длину 3-4 метра, также оснащены узлом выдачи топлива, размещенном в специализированном отсеке, имеют счетчик жидкости ППО-40, пропускная способность которого 150 литров в минуту.

Технология производства и комплектация автоцистерн

Схема бочки АТЗ

Корпус цистерны - элипсного сечения, изготавливается из низколегированной стали 09Г2С это обеспечивает прочность конструкции в условиях эксплуатации при низких температурах., состоит из обечайки, разделенной днищем на изолированные отсеки. Промежуточное днище (перегородка) и волнорезы , являющиеся усиливающими элементами корпуса цистерны, устанавливаются в соответствии с ГОСТ Р 50913-96 «АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА ДЛЯ ТРАНСПОРТИРОВАНИЯ И ЗАПРАВКИ НЕФТЕПРОДУКТОВ». Каждый отсек оборудован: горловиной с указателем уровня (мерным угольником) и наливным люком, дыхательными клапанами, воздухоотводящим устройством, системой контроля предельного уровня топлива и технологическим оборудованием для слива топлива самотёком. Число отсеков определяется исходя из требований заказчика с учетом положений ГОСТ Р 50913.


Схема автотопливозаправщика

Технологическое оборудование включает в себя сливно-наливное устройство, состоящее из трубопроводов и запорной арматуры, а также центробежный насос ( вариант с насосной установкой) , позволяющий проводить операции налива и слива топлива и перекачивание его из одной ёмкости в другую.

Схема отсека топливораздачи Отсек топливораздачи


Схема заливной горловины

Крышка заливной горловины изготавливается из алюминия с учетом всех требований по удобству использования и безопасности.

Крепление и комплектующие

Крепление бочки к платформе Крепление бочки к платформе Цистерна устанавливается на ложементы и крепится к станине стяжными лентами. В местах контакта цистерны ложементов предусмотрены усиливающие накладки и резиновый демпфер.

Заправочные шланги Комплектация заправочного отсека Автоцистерны оборудованы надежными в эксплуатации комплектующими ведущих производителей. Все трубопроводы оснащены соединениями «ELAFLEX» для присоединения напорно-всасывающих и сливных рукавов.

Функциональность и безопасность

Операции выполняемые АТЗ:

  • наполнение собственным насосом;
  • наполнение сторонним насосом через верхний люк;
  • слив нефтепродуктов самотеком;
  • слив собственным насосом;
  • перекачка топлива, минуя собственную цистерну;
  • заправка автотранспорта через счетчик и раздаточный пистолет.

Рукава

Сливные/напорно-всасывающие рукава «Petrospir» конструктивно выполнены с гладкой черной внутренней трубой, оплеткой из текстильной комплексной нити и запрессованным металлическим спиральным: усилением, с медной проволокой для обеспечения электрической проводимости, с гладкой черной антистатической оболочкой под ткань, стойкой к маслу, истиранию и атмосферному воздействию. В транспортном положении рукава укладываются в пеналы, закрепленные по бокам цистерны.

Пеналы для огнетушителей

Автоцистерна оборудуется двумя переносными порошковыми огнетушителями, заряженными огнетушащим порошком и наполненными инертным газом (воздух, азот, углекислый газ) давлением 16 атм. Огнетушители установлены в пластиковых пеналах снаружи цистерны.

Противооткатные упоры

Металлические противооткатные упоры.



Каталог автотопливозаправщиков АТЗ нашего производства

Технические характеристики АТЗ-17 MERCEDES-BENZ AXOR 3340 K
Цистерна
Марка стали 09Г2С
Сечение цистерны Чемоданной формы
Объем цистерны 17,0 м3
Количество секций 2 (две) (9 и 8 м3)
Толщина листа цистерны

4 мм

Толщина переднего донышка 4 мм
Тощина заднего донышка 4 мм
Конструктивная связь цистерны с надрамником При помощи стяжных лент
Оснащение заливной горловины цистерны
  • лестница и смотровая площадка с перилами;
  • дыхательный клапан.
Цвет цистерны Оранжевый
Надпись «Огнеопасно»
Доработка шасси для перевозки легковоспламеняющихся жидкостей
  • защита бензобака;
  • проблесковый маячок;
  • ящик для песка;
  • ящик для кошмы;
  • огнетушитель (2 шт.);
  • выносное заземление;
  • экранирование электропроводки;
  • искрогаситель;
  • заднее защитное устройство;
  • знак «ОПАСНОСТЬ» с упором (2 шт.);
  • автономный маячок (2 шт.);
  • информационные таблички (2 шт.).
Топливораздаточное оборудование
Насосная установка СЦЛ-20/24
Привод насоса гидравлический
Рукава напорно-всасывающие 2 шт. (ДУ-65, 2х4 м., маслобензостойкие)
Пеналы для рукавов 2 шт.
Измерительный узел выдачи (отсек)
  • расположен за цистерной;
  • счетчик жидкости ППО-40;
  • пистолет РКТ-32;
  • шланг Ду-32 (9 м.) с укладкой в барабан;
  • освещение отсека.

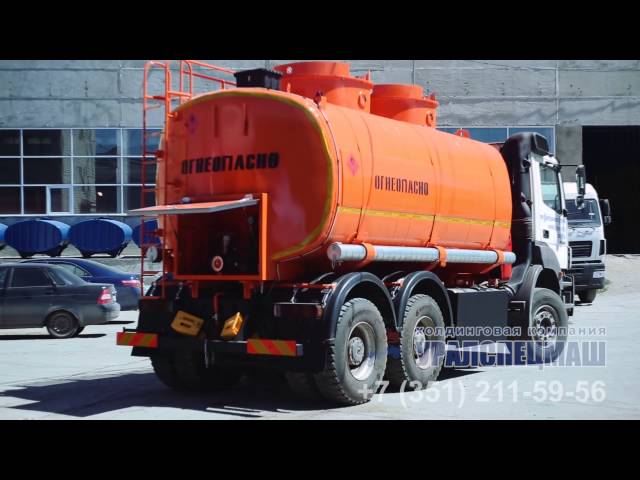

Видеообзор АТЗ-17 на шасси Mercedes.

Уральский завод спецтехники производит различные автоцистерны. Перед нами автотопливозаправщик АТЗ-17.

На данной модели установлен насос СЦЛ-20/24, тип привода насоса - гидравлический. Имеется система раздачи топлива и 2 патрубка – вход и выход из насоса, для наполнения и опорожнения цистерны. Диаметр рукавов ДУ-65, длина 4 метра. Также для удобной работы и обслуживания цистерны наверху расположены лесенки и смотровые площадки. Имеются ящики для песка и кошмы.

На данной модели АТЗ-17 имеется технологический отсек, где находится система раздачи топлива:

  • бензофильтр;
  • счетчик жидкости ППО-25;
  • раздаточный рукав, длина 9 метров;
  • два манометра: один показывает давление в топливной системе до фильтра, второй после фильтра.

Вся электропроводка в технологическом отсеке и по корпусу цистерны находится во взрывозащищенных бронированных проводах. По желанию заказчика на данной машине установлена защита топливного бака и пеналы для хранения огнетушителей.

Данная модель АТЗ-17 предназначена для транспортировки легковоспламеняющихся жидкостей, таких как: бензин, керосин, дизельное топливо. Автотопливозаправщик пригоден для эксплуатации на дорогах общего пользования.
