АТЗ-15 Камаз 65111-3912-42

АТЗ-15 Камаз 65111-3912-42
Показать общие фотоСкрыть общие фото

Показать фото узлов и агрегатовСкрыть фото узлов и агрегатов

Цена: Договорная

Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки

АТЗ-15 Камаз 65111-3912-42

6х6, 280 л.с., 15 м³, 1 секция, насос СЦЛ-00, чемоданное сечение, УВТ между кабиной и цистерной с левой стороны

Особенности конструкции автотопливозаправщиков производства УРАЛЬСКОГО ЗАВОДА СПЕЦТЕХНИКИ

Автотопливозаправщик АТЗ  Автотопливозаправщик АТЗ

Автотопливозаправщики - предназначены для перевозки и кратковременного хранения светлых нефтепродуктов плотностью не более 0,86 т/м3 и механизированной заправки техники с измерением выданного объема топлива. Автотопливозаправщики оснащены цистернами калиброванного типа, эллиптического или «чемоданного» сечения, одно-двух, или трехсекционные, имееют насосы способные перекачивать топливо. Объем цистерны от 5 до 22 кубометров. Автотопливозаправщики оснащены двумя напорно-всасывающими рукавами, котрые имееют длину 3-4 метра, также оснащены узлом выдачи топлива, размещенном в специализированном отсеке, имеют счетчик жидкости ППО-40, пропускная способность которого 150 литров в минуту.

Технология производства и комплектация автоцистерн

Схема бочки АТЗ

Корпус цистерны - элипсного сечения, изготавливается из низколегированной стали 09Г2С это обеспечивает прочность конструкции в условиях эксплуатации при низких температурах., состоит из обечайки, разделенной днищем на изолированные отсеки. Промежуточное днище (перегородка) и волнорезы , являющиеся усиливающими элементами корпуса цистерны, устанавливаются в соответствии с ГОСТ Р 50913-96 «АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА ДЛЯ ТРАНСПОРТИРОВАНИЯ И ЗАПРАВКИ НЕФТЕПРОДУКТОВ». Каждый отсек оборудован: горловиной с указателем уровня (мерным угольником) и наливным люком, дыхательными клапанами, воздухоотводящим устройством, системой контроля предельного уровня топлива и технологическим оборудованием для слива топлива самотёком. Число отсеков определяется исходя из требований заказчика с учетом положений ГОСТ Р 50913.


Схема автотопливозаправщика

Технологическое оборудование включает в себя сливно-наливное устройство, состоящее из трубопроводов и запорной арматуры, а также центробежный насос ( вариант с насосной установкой) , позволяющий проводить операции налива и слива топлива и перекачивание его из одной ёмкости в другую.

Схема отсека топливораздачи Отсек топливораздачи


Схема заливной горловины

Крышка заливной горловины изготавливается из алюминия с учетом всех требований по удобству использования и безопасности.

Крепление и комплектующие

Крепление бочки к платформе Крепление бочки к платформе Цистерна устанавливается на ложементы и крепится к станине стяжными лентами. В местах контакта цистерны ложементов предусмотрены усиливающие накладки и резиновый демпфер.

Заправочные шланги Комплектация заправочного отсека Автоцистерны оборудованы надежными в эксплуатации комплектующими ведущих производителей. Все трубопроводы оснащены соединениями «ELAFLEX» для присоединения напорно-всасывающих и сливных рукавов.

Функциональность и безопасность

Операции выполняемые АТЗ:

  • наполнение собственным насосом;
  • наполнение сторонним насосом через верхний люк;
  • слив нефтепродуктов самотеком;
  • слив собственным насосом;
  • перекачка топлива, минуя собственную цистерну;
  • заправка автотранспорта через счетчик и раздаточный пистолет.

Рукава

Сливные/напорно-всасывающие рукава «Petrospir» конструктивно выполнены с гладкой черной внутренней трубой, оплеткой из текстильной комплексной нити и запрессованным металлическим спиральным: усилением, с медной проволокой для обеспечения электрической проводимости, с гладкой черной антистатической оболочкой под ткань, стойкой к маслу, истиранию и атмосферному воздействию. В транспортном положении рукава укладываются в пеналы, закрепленные по бокам цистерны.

Пеналы для огнетушителей

Автоцистерна оборудуется двумя переносными порошковыми огнетушителями, заряженными огнетушащим порошком и наполненными инертным газом (воздух, азот, углекислый газ) давлением 16 атм. Огнетушители установлены в пластиковых пеналах снаружи цистерны.

Противооткатные упоры

Металлические противооткатные упоры.



Каталог автотопливозаправщиков АТЗ нашего производства

Двигатель Камаз 740.622-280
Тип двигателя С воспламенением от сжатия
Количество и расположение цилиндров 8, V-образное, угол развала 90°
Рабочий объём цилиндров, см3 11,76
Степень сжатия 17,9
Максимальная мощность, кВт 206 (280 л.с.)
Максимальный крутящий момент, Н*м 1177 (120)
Топливо Дизельное (ГОСТ 305-82)
Технические характеристики базовой модели автотопливозаправщика АТЗ-15
Объем цистерны 15 м3
Количество секций 1
Материал цистерны Листовой металл Ст.3 Сп S=4 мм.
Сечение цистерны Чемодан
Описание конструкции цистерны Цистерна повышенной прочности с донышками приваренными к обечайке на двойной нахлесточный шов с усиленным внутренним волнорезом
Крепление цистерны Цистерна закреплена к ложементам подрамника с помощью стяжных лент через резиновую прокладку. Места примыкания ложементов к цистерне усилены дополнительной накладкой из листового металла. Данная конструкция исключает локальные протирания и повреждения в процессе кручения рамы на бездорожье.
Окраска цистерны

Оранжевый RAL: 2004/2009

Надпись "ОГНЕОПАСНО"

Дыхательный клапан УД-2-80
Донный клапан NIEHUSER N14-100 MN DN100 PN16  с ручным дублером и блоком пневмоуправления N15KE.2 или аналог
Система рекупирации паров при нижнем наливе Sening VRV1 или аналог
Крышки горловин Аллюминиевая "Промприбор" (г.Ливны)
Площадка для обслуживания Аллюминиевая из просечного листа
Обвязка цистерны
Тип применяемого насоса и привода СЦЛ-00 с приводом от КОМ шасси через карданный вал
Рукава напорно-всасывающие Gassoflex GGE 3 (L=4 м.) с быстро-разъемными соединениями - 2 шт.
Пеналы для рукавов Металлические оцинкованные, расположены по обе стороны цистерны
Узел выдачи топлива Модульная ТРК (счетчик ППО-25, рукав ДУ-25 - 10 м с заземлением и укладкой на катушку, пистолет ДУ-20)
Функциональность
  • выдача топлива через ТРК;
  • выдача топлива минуя ТРК;
  • слив топлива минуя ТРК;
  • загрузка нижним наливом.
Комплектация для перевозки опасных грузов
Доработка выхлопной системы Перенос глушителя под передний бампер или вверх за кабину с установкой искрогасителя
Защита топливных баков есть
Проблесковый маячок 2 шт.
Экранирование электропроводки, к-т. 1 шт.
Установка отбойного бруса да
Система заземления

Цепь заземления - 1 шт.

Устройство заземляющее - 1 шт.

Табличка опасных грузов 2 шт.
Ящик с песком 1 шт.
Ящик с кошмой 1 шт.
Прочая комплектация
Крылья задней тележки Усиленные металлические
Огнетушитель 2 шт.
Аптечка медицинская 1 шт.

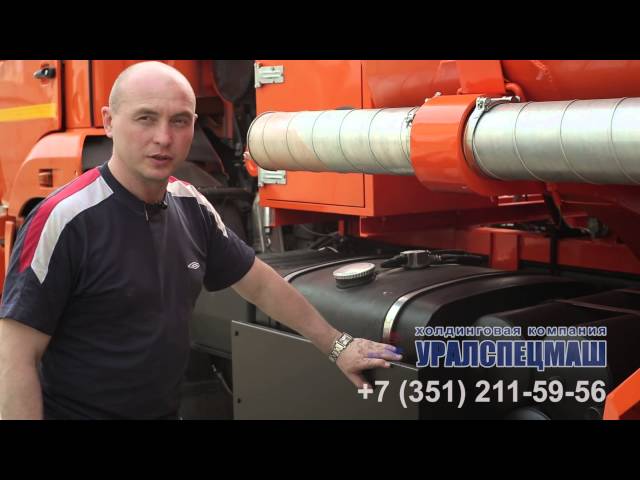

Видеообзор автотопливозаправщика АТЗ-15 на шасси Камаз 65111.

Перед вами АТЗ-15 на базе Камаз 65111 с цистерной объемом 15 м3. Имеется одна горловина, выхлопные газы выведены вверх.

На данном автомобиле установлен насос типа СЦЛ-00, работающий через кардан от КОМ. Установлены оцинкованные пеналы и металлические крылья собственно производства.

Дополнительно установлена система рекуперации, предназначенная для сбора конденсата и паров. Установлены пеналы под огнетушители массой до 6 кг, заднее защитное устройство, точка слива, откидывающаяся лестница на заднем днище, противооткатные устройства закреплены на крыльях.

По желанию заказчика была установлена алюминиевая площадка с откидывающимися перилами для удобства и безопасности оператора при обслуживании цистерны наверху.

На агрегате установлена защита топливных баков, также автомобиль оборудован ящиком с ТРК, предназначенным для выдачи топлива. В нем расположен: барабан с рукавом и пистолетом, фильтр, счетчик, два манометра, которые показывают давление до фильтра и после фильтра

По желанию заказчика быстро и качественно может быть установлено любое дополнительное оборудование.
